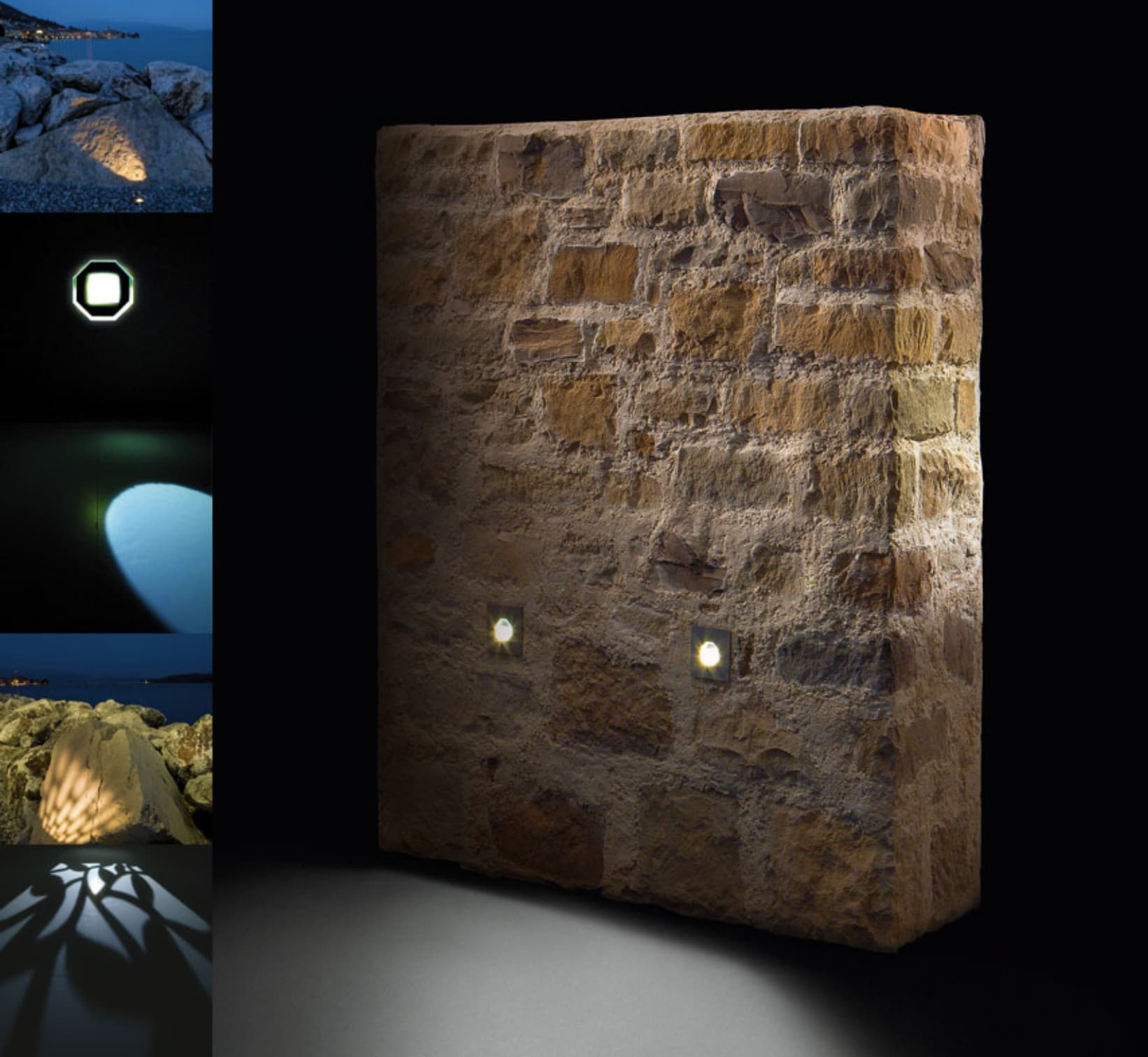

disegnato dallo studio Isao Hosoe, offre la possibilità di creare sculture di luce personalizzate.

Scatola in acciaio inox regolabile in profondità per adattarsi alle diverse esigenze di spessore del rivestimento Geopietra®. Montata a parete, con collante Geocoll, prima del rivestimento, senza bisogno di incassi. La profondità della scatola INOX si adatta allo spessore della pietra ricostruita e non a quello del mattone Terrakotta.






S-SCI
Base e scatola in acciaio inox per installazione a parete filo pietra con regolazione di profondità.



OTTAGONO 100 | con LED 3W FILTRO 45° 3000K
Apparecchio per installazione a parete.
Corpo in acciaio inox di forma ottagonale.
Cornice esterna in acciaio inox AISI 316L finitura satinata.
Viti in acciaio inox.
Guarnizioni O-Ring.
Diffusore in vetro temprato di spessore 6 mm.
disponibile con apertura fascio di luce a 45°.

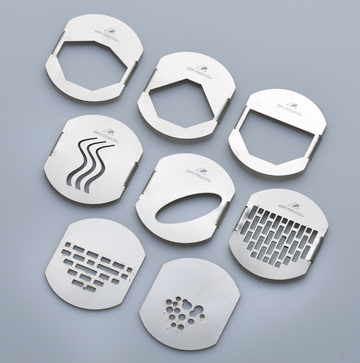

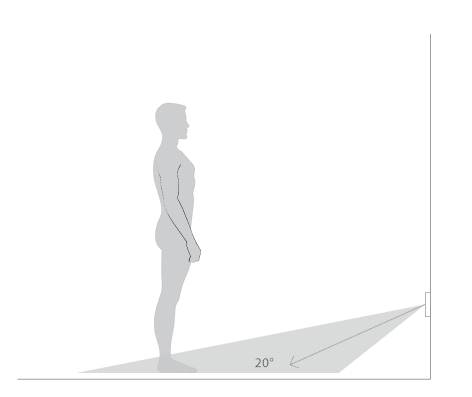

Su richiesta sono disponibili ottiche per apertura fascio luce standard 20° e 30° o maschere intercambiabili per effetti scenografici Ellisse, Cerchi, Onde e Mattone.



SCHEMA INDICATIVO DATI ALIMENTATORE

OTTAGONO
(N° pz.)
OTTAGONO
Potenza
(Watt)
I out
(mA)

V out
(Volt)

POTENZA
(Watt)

1/2 3 700 11 6
3/4 3 700 18 12
4/5 3 700 22 15
7/13 3 700 50 36



CODICE DESCRIZIONE
S-SCI BASE+SCATOLA INOX per installazione a parete DISPONIBILE
S-OTT 1-3W 45  OTTAGONO 100 con LED 1-3W filtro 45° 3000K  DISPONIBILE
S-OTT 1-3W 30 OTTAGONO 100 con LED 1-3W filtro 30° 3000K A RICHIESTA
S-OTT 1-3W 20 OTTAGONO 100 con LED 1-3W filtro 20° 3000K  A RICHIESTA
S-OTT 1-3W E OTTAGONO 100 con LED 1-3W filtro ELLISSE 3000K A RICHIESTA
S-OTT 1-3W C OTTAGONO 100 con LED 1-3W filtro CERCHI 3000K  A RICHIESTA
S-OTT 1-3W O OTTAGONO 100 con LED 1-3W filtro ONDE 3000K A RICHIESTA
S-OTT 1-3W M OTTAGONO 100 con LED 1-3W filtro MATTONE 3000K A RICHIESTA

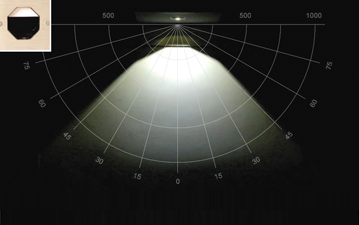

Apertura fascio luce a 45°

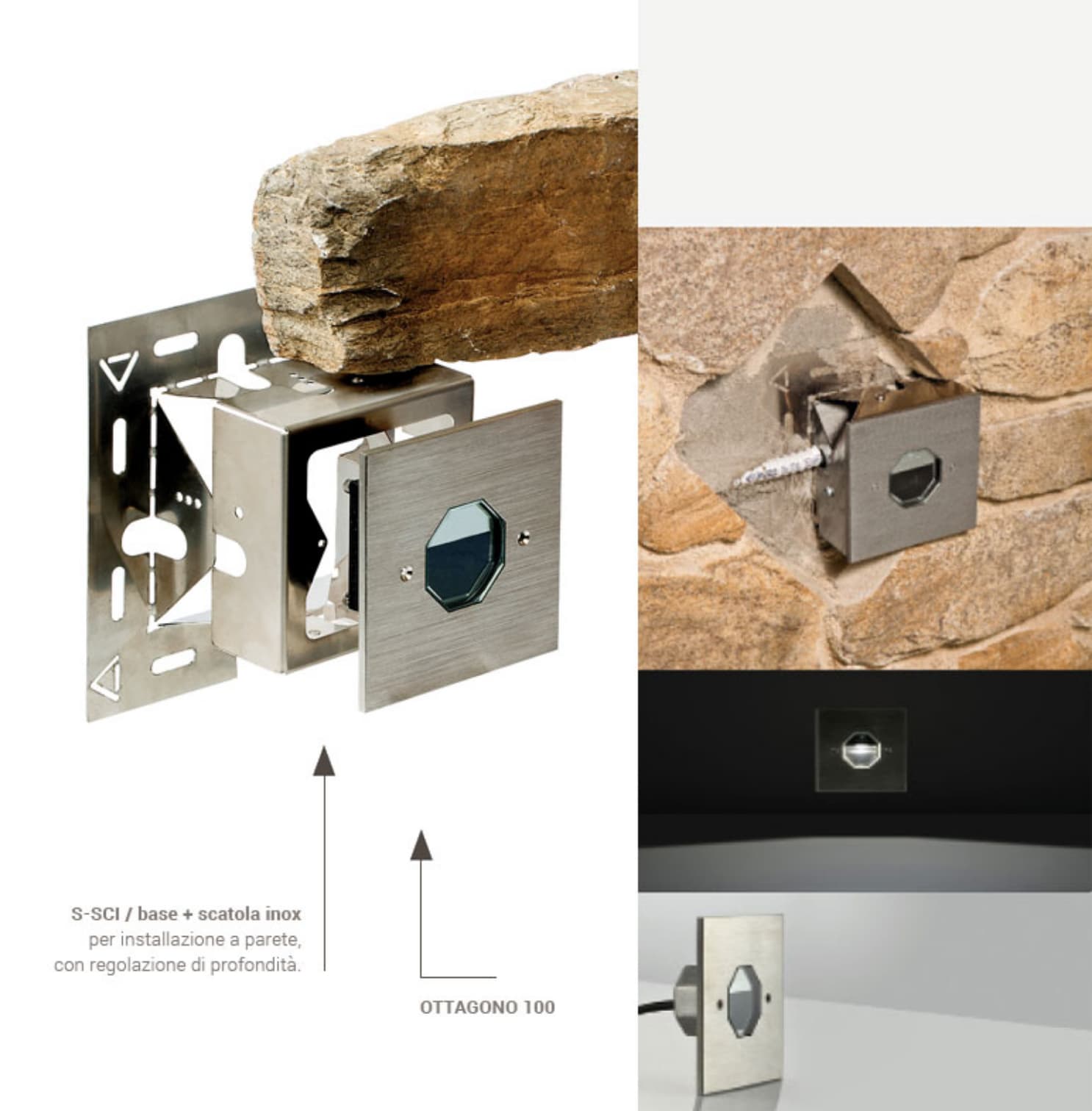

Montaggio base e scatola Inox

BASE e SCATOLA in ACCIAIO INOX per OTTAGONO, STRIKER e CAPRI per installazione a parete filo pietra con regolazione di profondità, (S-SCI).

*La profondità della scatola INOX si adatta allo spessore della pietra ricostruita e non a quello del mattone Terrakotta.

Il sistema unico di montaggio consiste in casseformi d'Acciaio Inox regolabili in profondità e adeguabili alle diverse esigenze di spessore del rivestimento Geopietra®.

Montati a parete, con collante Geocoll, prima del rivestimento, i suddetti contenitori sono collegati tra loro da guaine contenenti il cavo fino al trasformatore, senza bisogno di incassi.

Grazie al nuovo sistema Geopietra®, OTTAGONO, STRIKER e CAPRI possono essere integrati a murogeopietra® su muratura tradizionale o su isolamento termico esterno senza tasselli e spaccature, eliminando qualsiasi problema di ponte termico e restituendo la massima libertà progettuale.

Progettato in esclusiva da Geopietra®
MANUALE TECNICO
il sistema semplice e innovativo per un montaggio senza spaccature

il sistema semplice e innovativo per un montaggio senza spaccature
